Elektromagnetische Simulation: EMV und Antennenleistung Optimieren

Elektromagnetische Simulation hilft Ihnen, EMV-Probleme, Antennenverluste und unerwünschte Interferenzen direkt am virtuellen Modell zu erkennen. Sie vermeiden späte Konstruktionsänderungen, senken Ihre Zulassungsrisiken signifikant und bringen leistungsstarke Elektronikprodukte schneller auf den Markt.

Sie kennen das wahrscheinlich aus Ihrem Arbeitsalltag: Der erste mechanische Prototyp steht, alle Bauteile passen perfekt zusammen. Doch dann scheitert das System im Prüflabor bei den Zertifizierungstests zur elektromagnetischen Verträglichkeit (EMV). Solche späten Fehler zwingen Ihr Team zu einer mühsamen Fehlersuche, verursachen hohe Kosten und gefährden enge Zeitpläne.

Moderne Konstruktionen enthalten immer mehr komplexe elektronische Komponenten. Eine rein mechanisch einwandfreie Entwicklung reicht längst nicht mehr aus, um den Markterfolg zu garantieren. Jedes vernetzte Produkt muss strenge Vorgaben zur elektromagnetischen Verträglichkeit erfüllen. Dieser Beitrag zeigt detailliert, wie Sie elektromagnetische Effekte frühzeitig im Entwicklungsprozess analysieren, Interferenzen gezielt verhindern und durch cloudbasiertes High Performance Computing anspruchsvolle Berechnungen effizient meistern. Befreien Sie sich von zeitraubender Fehlersuche und gewinnen Sie wertvolle Zeit für echte technische Innovationen zurück.

Was ist Elektromagnetische Simulation?

Elektromagnetische Simulation ist ein softwaregestütztes Verfahren zur Berechnung und Visualisierung elektromagnetischer Felder. Ingenieure nutzen numerische Methoden wie die Finite-Elemente-Methode (FEM) oder Finite-Difference Time-Domain (FDTD), um das Verhalten von Hochfrequenz- und Niederfrequenzsignalen in einer virtuellen Umgebung zu analysieren.

Mit Werkzeugen wie der CST Studio Suite machen Sie und Ihr Konstruktionsteam das unsichtbare elektromagnetische Feld sichtbar. Sie analysieren kritische Bereiche sofort und isolieren die Ursachen von Störungen präzise. Diese virtuelle Überprüfung ersetzt viele zeitaufwändige Tests im Labor. Sie verlagern essenzielle Konstruktionsentscheidungen an den Anfang des Entwicklungsprozesses und Schaffen von Beginn an robuste Konstruktionen.

Warum EMV-Probleme oft erst spät auffallen

Die elektromagnetische Verträglichkeit (EMV) beschreibt die Fähigkeit Ihres Geräts, in seiner Umgebung reibungslos zu funktionieren, ohne andere Systeme durch elektromagnetische Störaussendungen zu beeinträchtigen. Viele Unternehmen entwickeln ein Produkt bis zum ersten Prototypen. Erst bei den EMV-Zertifizierungstests nach Normen wie CISPR oder IEC 61000 fallen dann gravierende Probleme auf.

Dieses Szenario zwingt Teams zu einer komplexen Fehlersuche im Prüflabor. Physische Messungen bewerten grundsätzlich das Gesamtsystem. Ingenieure können einzelne Fehlerquellen dabei nur sehr schwer isolieren. Eine isolierte Leiterplatte arbeitet unter Umständen fehlerfrei, verursacht im montierten Zustand zusammen mit dem Gehäuse oder benachbarten Bauteilen jedoch unerwünschte Resonanzen. Durch die Simulation erkennen Entwickler diese Wechselwirkungen, bevor das erste physische Bauteil gefertigt wird.

Was bedeutet Installed Antenna Performance?

Die Integration elektronischer Komponenten wie Antennen stellt Konstrukteure vor enorme Herausforderungen. Eine Antenne verhält sich nach dem Einbau oft fundamental anders als in einer sterilen Messkammer. Experten sprechen hier von der Installed Antenna Performance, also der tatsächlichen Antennenleistung im installierten Zustand.

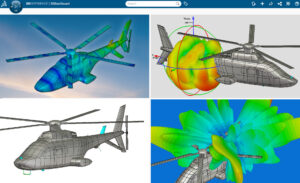

Das Gehäuse, metallische Strukturen und benachbarte Baugruppen beeinflussen die Abstrahlcharakteristik, Reichweite und Effizienz erheblich. Da immer mehr Funksysteme in eng benachbarten Frequenzbereichen arbeiten, müssen Sie unerwünschte Interferenzen exakt vorhersagen. Die Simulation zeigt Ihnen die detaillierte Feldverteilung im gesamten System. Sie validieren sofort, wie sich veränderte Antennenpositionen auf die Leistung auswirken. Treten Interferenzen auf, untersuchen Sie direkt virtuelle Gegenmaßnahmen wie den Einsatz spezieller Filterstrukturen.

Komplexe Berechnungen mit High Performance Computing lösen

Elektromagnetische Simulationen erfordern eine hohe Rechenleistung. Traditionell stehen Unternehmen vor der Aufgabe, kostenintensive Hardware für das High Performance Computing (HPC) bereitzustellen und zu warten.

Die 3DEXPERIENCE Plattform löst diese Herausforderung durch zentrale Datenarchitektur und Cloud-Infrastruktur. Sie lagern Ihre umfangreichen Berechnungen einfach in die Cloud aus. Die benötigte Rechenleistung steht Ihnen jederzeit zur Verfügung, ohne dass Sie lokale Serverkapazitäten aufrüsten müssen. Sie erfassen außerdem unvermeidbare thermische Verluste aus elektromagnetischen Feldern sehr früh. Diese thermischen Effekte integrieren Sie direkt in Ihre Gesamtentwicklung, um die absolute Zuverlässigkeit Ihres Produkts zu garantieren.

Praxisbeispiel: Wie Airbus Helicopters Simulation und Zertifizierung verbindet und zum Vorreiter der digitalen Zertifizierung wird

Der Hubschrauberhersteller Airbus Helicopters demonstriert eindrucksvoll, wie die erfolgreiche Integration von Konstruktion und Simulation in der Praxis funktioniert. Ein moderner Helikopter beherbergt zahlreiche unterschiedliche Antennensysteme für Kommunikation, Navigation und Ortung. Diese Systeme müssen absolut störungsfrei arbeiten und dürfen sich unter keinen Umständen gegenseitig blockieren.

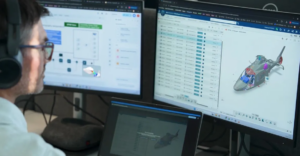

Airbus nutzt die 3DEXPERIENCE Plattform, um alle Simulationsdaten zentral zu steuern und einen digitalen Zertifizierungsprozess aufzubauen. Mechanik- und Elektronikteams arbeiten parallel an Struktur und Systemen, basierend auf einer einzigen zentralen Datenquelle. Das Resultat dieser Methode: Airbus verkürzt die Entwicklungszyklen messbar und baut leichtere, effizientere Fluggeräte.

Fazit: Drei zentrale Erkenntnisse

• Frühe Risikoerkennung: Elektromagnetische Simulation deckt EMV-Probleme und Interferenzen auf, bevor physische Prototypen entstehen.

• Optimierte Antennenleistung: Die Installed Antenna Performance lässt sich durch virtuelle Analyse des Gesamtsystems exakt vorhersagen und verbessern.
• Effiziente Skalierbarkeit: Cloudbasiertes HPC macht aufwändige Berechnungen ohne lokale Hardware-Investitionen flexibel verfügbar.

Häufig Gestellte Fragen (FAQ)
	Warum ist EMV-Simulation in frühen Entwicklungsphasen wichtig? Sie verhindert teure Redesigns. Störaussendungen und Resonanzprobleme lassen sich virtuell beheben, was die Wahrscheinlichkeit eines erfolgreichen EMV-Tests im ersten Anlauf drastisch erhöht.
	Was beeinflusst die Installed Antenna Performance? Materialien des Gehäuses, die Platzierung auf der Leiterplatte und benachbarte metallische Strukturen verändern die Abstrahlcharakteristik und Effizienz der Antenne.
	Welche Rolle spielt das Gehäuse bei EMV-Problemen? Ein Gehäuse kann als Abschirmung dienen oder versehentlich als Hohlraumresonator wirken, der bestimmte elektromagnetische Frequenzen verstärkt und Störungen verursacht.
	Wann lohnt sich cloudbasiertes HPC für Simulationen? Sobald Teams große, komplexe Baugruppen simulieren oder verschiedene Parameterstudien gleichzeitig durchführen müssen, spart Cloud-HPC wertvolle Rechenzeit und lokale Hardwarekosten.

Erleben Sie elektromagnetische Simulation bei SOLIDWORKS NEXT

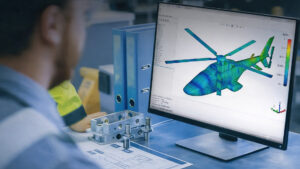

Die Integration von Elektromagnetik sichert die Konnektivität und Compliance Ihrer Produkte. Sie verlegen essenzielle Konstruktionsentscheidungen nach vorne, reduzieren Risiken drastisch und schaffen die Grundlage für robuste, sofort zulassungsfähige Produkte.Möchten Sie sehen, wie Experten die Installed Antenna Performance direkt an einem Helikopter-Modell analysieren? Registrieren Sie sich für die zweite Episode unserer vierteiligen Web-Serie SOLIDWORKS NEXT 2026. Begleiten Sie unsere Ingenieure in die Welt der High-Speed-Entwicklung und optimieren Sie Ihre eigenen Prozesse.
