Écoulements fluidiques : comment réduire les pertes de charge dans vos systèmes ?

Dans le monde de l’ingénierie des fluides, les pertes de charge représentent un défi constant pour les concepteurs et ingénieurs. Ces phénomènes, qui entraînent une diminution de pression entre deux points d’un système fluidique, peuvent considérablement affecter l’efficacité, la consommation énergétique et même la durée de vie des équipements. Comprendre et maîtriser ces pertes est donc essentiel pour concevoir des systèmes performants et économiquement viables.

Les fondamentaux des pertes de charge en écoulement fluidique

Les pertes de charge correspondent à la diminution de pression que subit un fluide lorsqu’il circule dans un système. Cette réduction de pression est principalement causée par la friction entre le fluide et les parois des conduites, ainsi que par divers obstacles rencontrés sur son parcours.

Qu’est-ce qu’une perte de charge ?

Une perte de charge est définie comme la différence de pression entre deux points d’un système fluidique. Elle représente l’énergie dissipée par le fluide lors de son écoulement. Cette perte d’énergie est inévitable mais peut être minimisée par une conception adaptée.

Les différents types de pertes de charge

On distingue généralement deux types de pertes de charge :

  • Les pertes de charge régulières/linéaires : elles sont causées par le frottement du fluide contre les parois des conduites sur des sections droites. Elles sont proportionnelles à la longueur de la conduite.
  • Les pertes de charge singulières : elles surviennent au niveau des singularités du circuit comme les coudes, les raccords, les vannes, les rétrécissements ou élargissements. Bien qu’appelées “pertes mineures”, elles peuvent représenter une part importante des pertes totales dans certains systèmes.

Les facteurs influençant les pertes de charge

Plusieurs paramètres déterminent l’ampleur des pertes de charge dans un système :

  • Le diamètre des conduites : plus le diamètre est petit, plus la perte de charge est élevée
  • La rugosité des parois : des surfaces internes rugueuses augmentent la friction
  • La viscosité du fluide : les fluides plus visqueux génèrent davantage de pertes
  • La vitesse d’écoulement : une vitesse plus élevée entraîne des pertes plus importantes
  • La longueur des conduites : les pertes régulières augmentent proportionnellement à la longueur
  • Les singularités du circuit : coudes, vannes, raccords et autres obstacles

Calcul et quantification des pertes de charge

Pour concevoir efficacement un système fluidique, il est crucial de pouvoir quantifier les pertes de charge attendues. Différentes méthodes de calcul existent selon les applications.

L’équation de Darcy-Weisbach

La formule de Darcy-Weisbach est l’une des plus utilisées pour calculer les pertes de charge dans les conduites :

ΔP = f × (L/D) × (ρ × V²/2)

Où :

  • ΔP est la perte de charge (Pa)
  • f est le facteur de frottement de Darcy
  • L est la longueur de la conduite (m)
  • D est le diamètre de la conduite (m)
  • ρ est la masse volumique du fluide (kg/m³)
  • V est la vitesse moyenne d’écoulement (m/s)

Le facteur de frottement f dépend du régime d’écoulement (laminaire ou turbulent) et de la rugosité relative des parois. En régime laminaire, f = 64/Re (où Re est le nombre de Reynolds), tandis qu’en régime turbulent, il peut être déterminé à l’aide du diagramme de Moody ou de diverses équations comme celle de Colebrook-White.

Calcul des pertes de charge singulières

Pour les pertes de charge singulières, on utilise généralement un coefficient K qui dépend du type de singularité :

ΔP = K × (ρ × V²/2)

Ces coefficients K sont disponibles dans des tables pour différents types de raccords, vannes, coudes, etc. Dans certains cas, on exprime ces pertes en “longueur équivalente” de conduite droite.

Utilisation des outils de simulation numérique

Aujourd’hui, la mécanique des fluides numérique (CFD – Computational Fluid Dynamics) offre des méthodes puissantes pour calculer précisément les pertes de charge dans des systèmes complexes. La solution SOLIDWORKS Flow Simulation permet par exemple de modéliser et d’analyser les écoulements de fluides dans des géométries complexes, et de visualiser les zones de perte de charge élevée.

Stratégies pour réduire les pertes de charge

Une fois les pertes de charge identifiées et quantifiées, plusieurs approches permettent de les réduire significativement.

Optimisation de la géométrie des conduites

La géométrie des conduites joue un rôle crucial dans les pertes de charge :

  • Augmenter le diamètre des conduites : c’est souvent la solution la plus efficace mais elle doit être équilibrée avec les contraintes d’espace et de coût
  • Éviter les changements brusques de section : préférer des transitions graduelles
  • Minimiser les coudes et utiliser des rayons de courbure optimaux : un rayon de courbure plus grand génère moins de perturbations
  • Réduire le nombre de raccords et de jonctions : chaque raccord constitue une source de perte

Amélioration des états de surface

La qualité de la surface interne des conduites a un impact direct sur les pertes de charge :

  • Utiliser des matériaux à faible rugosité : certains plastiques, l’acier inoxydable poli ou des conduites avec revêtement interne lisse
  • Maintenir la propreté des conduites : les dépôts et l’encrassement augmentent la rugosité effective
  • Considérer l’utilisation de revêtements spéciaux : certains revêtements hydrophobes peuvent réduire les pertes par frottement

Optimisation des composants du système

Les éléments qui composent le système peuvent être optimisés pour réduire les pertes :

  • Sélectionner des vannes à faible perte de charge : certaines conceptions de vannes génèrent moins de turbulences
  • Utiliser des filtres à grande surface : ils permettent de maintenir le débit tout en limitant les pertes
  • Choisir des raccords aérodynamiques : leur conception minimise les perturbations de l’écoulement

Gestion de l’écoulement

La manière dont le fluide circule dans le système influence les pertes de charge :

  • Maintenir des vitesses d’écoulement modérées : les pertes augmentent avec le carré de la vitesse
  • Éviter les débits pulsés quand c’est possible : ils génèrent des pertes supplémentaires
  • Répartir équitablement les débits dans les systèmes ramifiés : un déséquilibre peut entraîner des zones de forte perte

Simulation numérique des écoulements pour l’optimisation des systèmes

La simulation numérique des écoulements fluidiques est devenue un outil incontournable pour réduire efficacement les pertes de charge.

Avantages de la simulation CFD pour l’analyse des pertes de charge

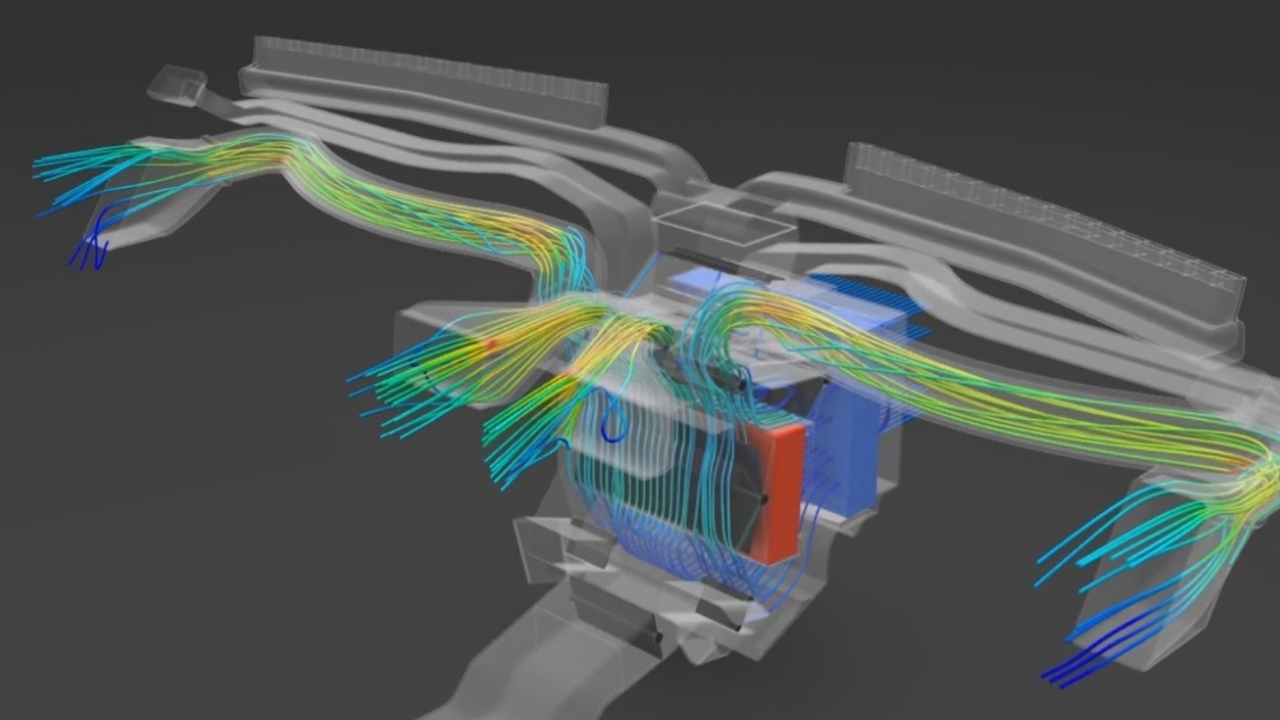

L’utilisation de logiciels de simulation CFD comme la solution SOLIDWORKS Flow Simulation offre de nombreux avantages :

  • Visualisation détaillée des zones de perte de charge
  • Test virtuel de différentes configurations sans prototype physique
  • Optimisation itérative de la conception pour minimiser les pertes
  • Prise en compte de phénomènes complexes difficiles à calculer manuellement
  • Analyse de l’impact des modifications sur l’ensemble du système

Processus d’optimisation par simulation

L’optimisation d’un système fluidique à l’aide de la simulation numérique suit généralement ces étapes :

  • Modélisation CAO précise du système fluidique
  • Définition des conditions aux limites (pressions, débits, températures)
  • Réalisation de la simulation CFD initiale
  • Identification des zones à forte perte de charge
  • Modification de la conception pour réduire ces pertes
  • Itération des simulations jusqu’à obtention d’une performance satisfaisante

Études de cas réussies

La simulation numérique a permis d’importantes réductions des pertes de charge dans divers secteurs :

Cas 1 : Système de refroidissement industriel

En redessinant les collecteurs d’entrée et de sortie d’un échangeur de chaleur grâce au produit SOLIDWORKS Simulation, un fabricant a réduit les pertes de charge de 35%, améliorant l’efficacité énergétique du système de 12%.

Cas 2 : Circuit hydraulique aéronautique

L’optimisation d’un circuit hydraulique d’avion avec des outils de simulation a permis de réduire les pertes de charge de 28%, se traduisant par une réduction de poids et une économie de carburant significatives.

Applications pratiques par industrie

Les techniques de réduction des pertes de charge s’appliquent à de nombreux secteurs industriels, chacun avec ses spécificités.

Dans l’industrie du Transport et mobilité

Les systèmes fluidiques sont omniprésents dans l’industrie automobile et aéronautique :

  • Circuits de refroidissement : l’optimisation des conduites et des radiateurs permet de réduire les pertes de charge et d’améliorer l’efficacité du refroidissement
  • Systèmes d’admission d’air : un design aérodynamique des conduits d’admission améliore le rendement du moteur
  • Circuits hydrauliques : la réduction des pertes dans les systèmes de freinage ou de direction assistée optimise la performance et la sécurité

Dans ce domaine, Future Motion améliore l’efficacité énergétique de ses véhicules électriques innovants en optimisant les flux de fluides dans leurs systèmes de refroidissement.

Dans le secteur des Infrastructures, énergie et matériaux

Les applications dans ce secteur concernent principalement les réseaux de distribution :

  • Réseaux de distribution d’eau : l’optimisation des conduites et des vannes réduit la consommation énergétique des pompes
  • Oléoducs et gazoducs : la minimisation des pertes de charge permet de réduire le nombre de stations de pompage intermédiaires
  • Centrales thermiques : l’optimisation des circuits de vapeur améliore le rendement global

Dolphin Labs convertit l’énergie des vagues grâce à des systèmes fluidiques optimisés qui minimisent les pertes de charge pour maximiser l’efficacité de conversion énergétique.

Dans le domaine Aérospatial et défense

Les contraintes spécifiques de ce secteur rendent cruciale la réduction des pertes de charge :

  • Systèmes de propulsion : l’optimisation des injecteurs et des chambres de combustion améliore l’efficacité
  • Circuits de carburant : la réduction des pertes permet d’alléger les pompes et d’économiser de l’énergie
  • Systèmes de pressurisation : essentiels pour maintenir la pression dans la cabine à haute altitude

RangeAero réduit considérablement son temps de développement en optimisant les systèmes fluidiques de ses hélicoptères de fret sans pilote, permettant une meilleure performance aérodynamique et une consommation réduite.

Étude de cas : Optimisation d’un système de distribution fluidique industriel

Cette étude de cas illustre comment l’application des principes de réduction des pertes de charge peut transformer un système inefficace en une solution performante.

Situation initiale et problématique

Une entreprise du secteur de la Conception d’équipements industriels utilisait un système de distribution de fluide caloporteur présentant des pertes de charge excessives. Les symptômes incluaient :

  • Une consommation énergétique élevée des pompes
  • Une capacité de refroidissement insuffisante aux extrémités du circuit
  • Des variations de température dans le process industriel
  • Une usure prématurée des pompes

Analyse et diagnostic

L’analyse du système avec la solution SOLIDWORKS Flow Simulation a révélé plusieurs sources de pertes de charge :

  • Des coudes à angle droit provoquant des turbulences importantes
  • Un diamètre de conduite insuffisant sur certaines sections
  • Des vannes surdimensionnées générant des étranglements
  • Des raccords non optimisés entre différentes sections
  • Des dépôts internes augmentant la rugosité des conduites

Solutions mises en œuvre

Plusieurs modifications ont été apportées au système :

  • Remplacement des coudes à angle droit par des coudes à grand rayon de courbure
  • Augmentation ciblée du diamètre des sections critiques
  • Installation de vannes à passage intégral aux points stratégiques
  • Simplification du tracé pour réduire le nombre de raccords
  • Mise en place d’un programme de maintenance préventive pour éviter les dépôts

Résultats obtenus

Après implémentation des solutions, les améliorations suivantes ont été constatées :

  • Réduction des pertes de charge totales de 42%
  • Diminution de la consommation énergétique des pompes de 38%
  • Amélioration de l’uniformité de température dans le process
  • Augmentation de la durée de vie des composants du système
  • Retour sur investissement atteint en moins de 14 mois

SGA optimise ses systèmes fluidiques et réduit considérablement les besoins en prototypes physiques grâce à l’analyse précise des pertes de charge par simulation numérique.

Tendances et innovations pour la réduction des pertes de charge

Le domaine de l’optimisation des écoulements fluidiques continue d’évoluer avec l’émergence de nouvelles technologies et approches.

Nouveaux matériaux et revêtements

La recherche sur les matériaux avance rapidement :

  • Revêtements superhydrophobes inspirés des feuilles de lotus pour réduire la friction
  • Matériaux à rugosité contrôlée dont la texture microscopique est optimisée pour minimiser les pertes
  • Polymères avancés offrant à la fois légèreté, résistance et faible rugosité

Conception biomimétique

La nature a développé des solutions d’écoulement extrêmement efficaces :

  • Conduites inspirées des vaisseaux sanguins avec des bifurcations optimisées
  • Textures de surface inspirées de la peau de requin réduisant la traînée
  • Géométries inspirées des systèmes respiratoires pour des écoulements à faible perte

Intelligence artificielle et optimisation topologique

Les outils numériques avancés ouvrent de nouvelles possibilités :

  • Algorithmes génétiques explorant automatiquement des milliers de configurations possibles
  • Optimisation topologique générant des formes organiques impossibles à concevoir manuellement
  • Jumeaux numériques permettant une optimisation continue en fonction des données d’exploitation réelles

La réduction des pertes de charge : un enjeu d’avenir

L’optimisation des systèmes fluidiques pour réduire les pertes de charge n’est pas seulement une question d’efficacité technique, mais aussi un enjeu économique et environnemental majeur.

Dans un contexte où l’efficacité énergétique devient primordiale, chaque amélioration des systèmes fluidiques contribue à réduire la consommation globale. Les outils de simulation numérique comme les solutions 3DEXPERIENCE Works Simulation proposés par SOLIDWORKS jouent un rôle clé dans cette évolution, permettant aux ingénieurs de concevoir des systèmes toujours plus performants.

Les compétences en analyse et optimisation des écoulements fluidiques sont désormais essentielles pour les ingénieurs travaillant dans des domaines aussi variés que l’aéronautique, l’énergie, l’industrie pharmaceutique ou l’agroalimentaire. Maîtriser les techniques de réduction des pertes de charge est devenu un avantage compétitif indéniable pour les entreprises cherchant à innover et à se démarquer sur leurs marchés.

FAQ

Quelles sont les principales causes de pertes de charge dans les systèmes fluidiques ?

Les pertes de charge proviennent principalement de la friction entre le fluide et la paroi intérieure des tuyaux, de la longueur et du diamètre des conduites, des obstacles comme les raccords, coudes, vannes ou filtres, ainsi que de la viscosité et de la vitesse du fluide. Les changements de direction ou de diamètre accentuent aussi la résistance à l’écoulement, tout comme les dépôts ou irrégularités sur les surfaces internes des canalisations.

Comment calculer la perte de charge dans un tuyau ?

La perte de charge peut se calculer de différentes manières. On peut notamment utiliser des formules telles que l’équation de Darcy-Weisbach. Cette équation prend en compte le facteur de frottement, la longueur et le diamètre du tuyau, la densité du fluide et sa vitesse d’écoulement. Dans les systèmes complexes, il faut additionner les pertes de chaque élément (tuyaux droits, raccords, vannes, etc.) pour obtenir la perte de charge totale.

Quelles solutions permettent de réduire les pertes de charge dans un système ?

Pour limiter les pertes de charge, il est conseillé d’utiliser des tuyaux de plus grand diamètre quand c’est possible, de réduire le nombre de coudes et de raccords, d’opter pour des conduites à surface intérieure lisse et propre, et d’éviter les changements brusques de direction ou de section. Maintenir les canalisations propres et adaptées aux caractéristiques du fluide contribue également à minimiser les pertes.
