Cloudbasierte SOLIDWORKS Simulation: Bereit für die Zombie-Apokalypse?

By

Vier Analysten, ein Teammitglied in Panik und eine herannahende Zombie-Horde. Das klingt nach einem Halloween-Kurzfilm (kleiner Spoiler: Genau das ist es auch!). Doch die technischen Prinzipien dahinter sind alles andere als Fiktion. Als ein Team von SOLIDWORKS Anwendern darüber nachdachte, wie sich eine Hütte gegen Zombies verteidigen lässt, setzte es nicht auf Vermutungen. Stattdessen kamen die Finite-Elemente-Analyse (FEA) und die elektromagnetische Simulation zum Einsatz.

Ob Sie nun einen Hydraulikarm zur Abwehr der Untoten konstruieren oder ein reales Produkt entwickeln: Die gleichen Simulationsprinzipien gelten in beiden Fällen. Die physikalischen Gesetze ändern sich nicht. Ob strukturelle Festigkeit, Strömungsmechanik oder elektromagnetisches Verhalten – alles folgt denselben Gesetzmäßigkeiten.

SOLIDWORKS bietet cloudbasierte Lösungen für die Finite-Elemente-Analyse (FEA), die numerische Strömungssimulation (CFD) und die elektromagnetische Simulation. Alle diese Lösungen sind direkt mit SOLIDWORKS Design verbunden. Änderungen an der Geometrie fließen dadurch unmittelbar in die Analyse ein – ohne zusätzliche Arbeitsschritte.

Produktsimulation für die Welt der Untoten

Stellen Sie sich folgende Situation vor: Eine Hütte wird belagert. Sie müssen wissen, ob die Schutzbarrieren standhalten, wie sich schnell strömende Flüssigkeiten verhalten und was passiert, wenn feste Körper mit Strukturen kollidieren. Genau für solche Szenarien sind die FEA und der leistungsstarke Abaqus-Solver ausgelegt.

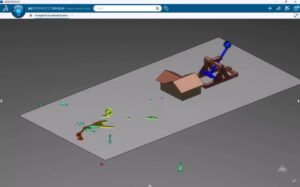

SOLIDWORKS Simulation Analyst, basierend auf Abaqus, verfügt über einen expliziten Solver für hochdynamische Simulationen. In Kombination mit der Smooth Particle Hydrodynamics (SPH) können Sie unter anderem folgende Szenarien analysieren:

  • Fluid-Struktur-Interaktionen: beispielsweise, wenn Wassermassen mit großer Wucht auf eine Struktur treffen.
  • Komplexe Kontaktsituationen: mit mehreren beweglichen Objekten.
  • Dynamische Ereignisse: wie Aufpralle, Spritzvorgänge und Materialbrüche.

Bei der SPH-Methode werden Flüssigkeiten und Materialströme durch bewegliche Partikel dargestellt, anstatt sie auf einem festen Berechnungsgitter abzubilden. Dadurch eignet sich die Methode besonders für starke Verformungen und Aufpralle mit hohen Geschwindigkeiten.

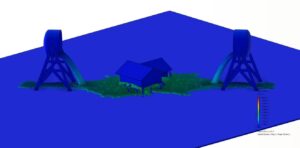

Ob Wasser aus einem Verteidigungsturm strömt oder es sich um geschmolzenes Material in einem Fertigungsprozess handelt: Die physikalischen Berechnungsgrundlagen der cloudbasierten FEA-Lösungen von SOLIDWORKS funktionieren immer auf dieselbe Weise.

Elektromagnetische Simulation: Ihre Geheimwaffe gegen Zombies

Stabile Schutzvorrichtungen sind hilfreich. Aber was, wenn Sie Bedrohungen erkennen und neutralisieren könnten, bevor sie überhaupt in Ihre Nähe gelangen? Hier kommt die elektromagnetische Simulation ins Spiel.

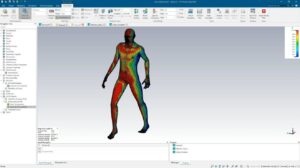

Der Electromagnetics Engineer, basierend auf der SIMULIA CST Studio Suite, ermöglicht SOLIDWORKS Anwendern umfassende dreidimensionale elektromagnetische Analysen und Multiphysik-Simulationen. Im Zombie-Szenario bedeutet das beispielsweise, einen Parabolreflektor mit einer leistungsstarken Hornantenne zu modellieren, um Mikrowellenenergie zu einem gebündelten Strahl zu fokussieren. Mit diesen Funktionen können Sie:

  • Antennen, HF-Systeme, Mikrowellenanwendungen und elektromagnetische Systeme simulieren.
  • Felder, Ströme, Verluste und die Ausbreitung elektromagnetischer Energie visualisieren.
  • Elektromagnetische Ergebnisse mit thermischen Analysen und Multiphysik-Simulationen kombinieren.

In der Praxis helfen diese Werkzeuge bei ganz realen Herausforderungen: von der Optimierung der Antennenleistung über die Sicherstellung der Signalintegrität bis hin zur Einhaltung der EMV-Anforderungen (elektromagnetische Verträglichkeit).

Der Electromagnetics Engineer ist direkt mit Ihren SOLIDWORKS Design Modellen verbunden. So können Sie Ihre Konstruktionen bereits in frühen Entwicklungsphasen optimieren und den Bedarf an physischen Prototypen reduzieren.

Warum Ingenieure cloudbasierte Simulation benötigen

Ganz gleich, ob Zombies vor der Tür stehen oder nicht: Ingenieure müssen wissen, ob ihre Konstruktionen Belastungen, Kräften und extremen Bedingungen standhalten, bevor sie gefertigt werden. Genau hier spielen cloudbasierte Simulationen ihre Stärken aus.

Cloudbasierte FEA nutzt leistungsstarke externe Server für rechenintensive Berechnungen. Dadurch wird die lokale Hardware entlastet – und Sie gewinnen wertvolle Zeit. Die cloudbasierten FEA-Lösungen von SOLIDWORKS basieren auf Abaqus und sind mit der 3DEXPERIENCE Plattform verbunden. Geometrieänderungen werden nahtlos in die Analyse übernommen. Diese Integration spart Zeit und hilft Ihrem Team, sich auf das Wesentliche zu konzentrieren: ganz gleich, ob es darum geht, die Menschheit vor den Untoten zu retten oder sicherzustellen, dass Ihr nächstes Produkt die gewünschten Anforderungen erfüllt.

Die Vorteile liegen auf der Hand: Weniger Prototypen senken die Kosten, schnellere Analysen verkürzen die Entwicklungszeit bis zur Markteinführung und die virtuelle Validierung verschafft Ihnen einen Wettbewerbsvorteil. Ob Sie mit großen Baugruppen, komplexen physikalischen Zusammenhängen oder engen Projektzeitplänen arbeiten – cloudbasierte Simulationswerkzeuge sind eine leistungsstarke Lösung.

Simulation macht aus Vermutungen fundierte Entscheidungen

Hält Ihre Konstruktion den Belastungen stand? Ob Sie sich auf eine Zombie-Horde vorbereiten oder ein neues Produkt auf den Markt bringen: Simulation ersetzt Vermutungen durch belastbare Ergebnisse. Moderne FEA- und CFD-Werkzeuge mit SPH-Technologie sowie die elektromagnetische Simulation ermöglichen es Ingenieuren, die Leistungsfähigkeit ihrer Konstruktionen frühzeitig zu überprüfen. So lassen sich Risiken minimieren und Ergebnisse optimieren.

Die Geschichte von der Zombie-Abwehr mag frei erfunden sein – oder etwa doch nicht? Die dahinterstehenden technischen Prinzipien sind jedenfalls real. Von der Fertigung und Luft- und Raumfahrt bis hin zu Konsumgütern: Mit den Simulationslösungen von SOLIDWORKS lassen sich Konstruktionen branchenübergreifend virtuell überprüfen und validieren.

Sie möchten erfahren, wie diese Werkzeuge Ihr nächstes Projekt voranbringen können? Vergessen wir die Untoten – sprechen wir über Ihre Konstruktionen!
