Novedades de las mejoras de SOLIDWORKS Electrical 2026

Escribo esta entrada de blog con un sabor agridulce, ya que me jubilo este mes después de 25 años en la empresa. Una de las mejores partes de mi trabajo ha sido ver todo lo que nuestros clientes han construido con SOLIDWORKS. La variedad de creaciones es realmente increíble.

Antes de marcharme, me gustaría compartir con ustedes algunas de las principales mejoras de SOLIDWORKS Electrical de este año. Les voy a presentar las ventajas que ofrece SOLIDWORKS 2026 ECAD, desde la asignación de piezas accesorias a terminales o circuitos específicos hasta la mejora de la flexibilidad en las exportaciones a PDF y mucho más.

Estas mejoras se incluyen en SOLIDWORKS Electrical Schematic Professional (para las versiones de escritorio y de la plataforma 3DEXPERIENCE), a menos que se indique lo contrario.

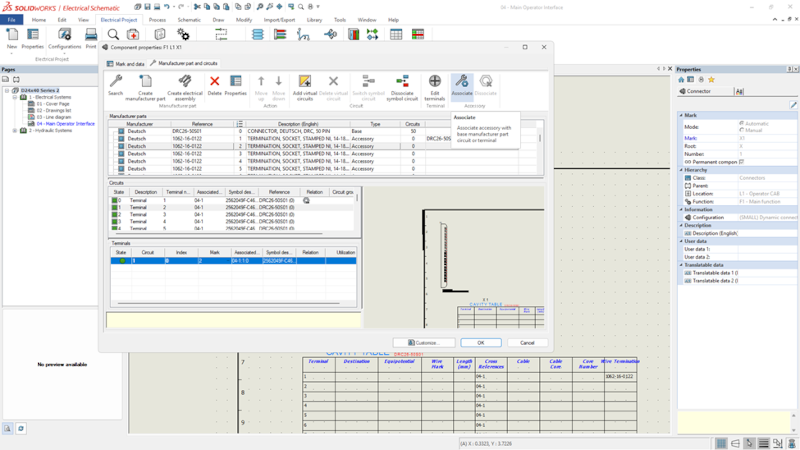

1. Asignación de piezas accesorias a terminales o circuitos específicos: Cree una documentación de LDM completa en 2D con componentes y accesorios.

Mejore la precisión del diseño y la documentación de fabricación asignando piezas accesorias, como pines, casquillos, sellos y tapones, a terminales o circuitos específicos de un conector.

Además, ahorre tiempo con la función de crear una estructura eléctrica en 2D completa sin modelar componentes accesorios.

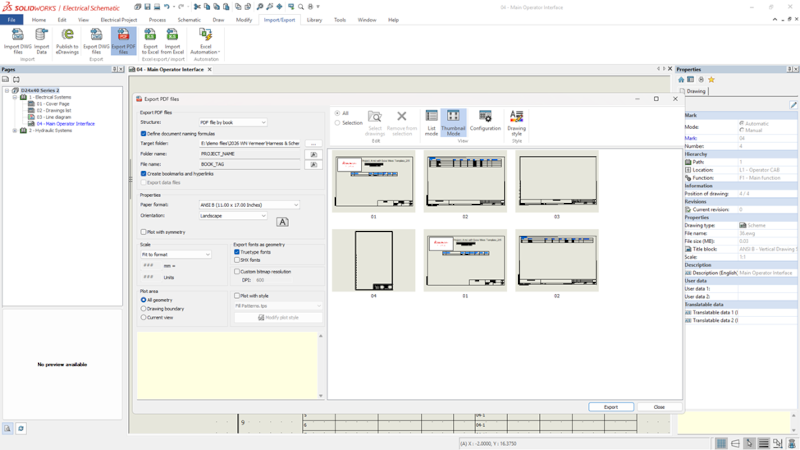

2. Mejora de la flexibilidad al exportar a PDF desde Electrical: Organice y genere rápidamente documentación de producción en PDF con buena nitidez.

Ahora dispone de un mayor número de opciones que brindan una mayor flexibilidad a la hora de exportar archivos PDF de sus proyectos eléctricos desde la plataforma 3DEXPERIENCE. Para empezar, puede organizar los PDF por proyecto, libro o página. Esto le resultará útil para gestionar los documentos y transmitir información específica y pertinente a diferentes personas, como a un ingeniero de control, por ejemplo.

También puede numerar y nombrar automáticamente cada hoja del PDF según sea necesario para ajustarse mejor a los estándares de la empresa y los requisitos de producción. Además, puede controlar la orientación de cada página con las opciones vertical u horizontal.

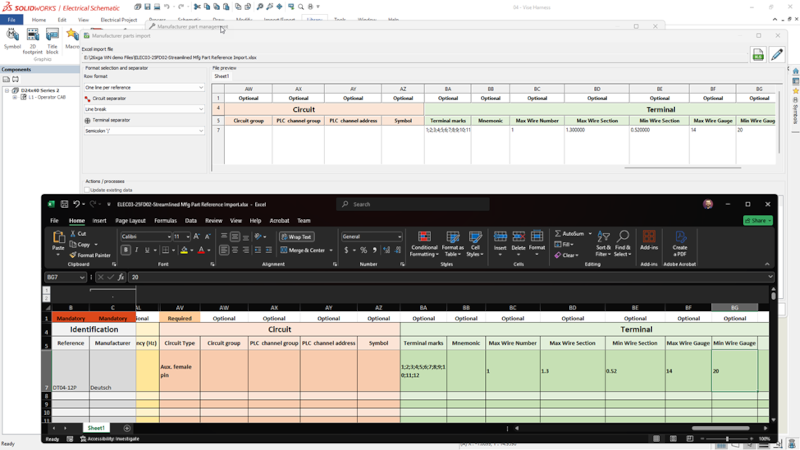

3. Importación optimizada de referencias de piezas de fabricante y cables: Simplifique la introducción de datos de varios elementos, como circuitos, terminales y conductores.

Acelere la creación de bibliotecas y mejore la precisión de los datos con una importación más rápida de referencias de fabricante y de cables desde Microsoft® Excel. Haga clic en Gestión de piezas de fabricante, Importar y, después, en el icono XLS para insertar fácilmente la lista en la biblioteca.

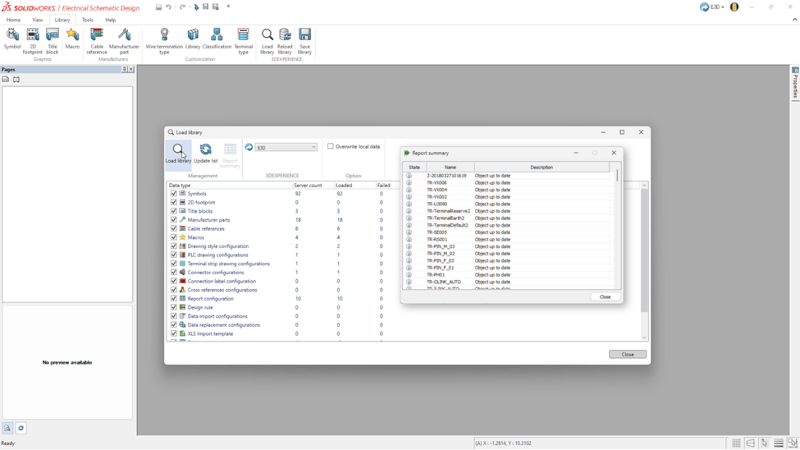

4. Funciones de carga y recarga en las bibliotecas de 3DEXPERIENCE: Agilice la gestión de bibliotecas eléctricas.

Simplifique la gestión de bibliotecas eléctricas con las funciones de carga y recarga de la plataforma 3DEXPERIENCE, y asegúrese de que todos los equipos adopten un enfoque coherente y coordinado.

Además, la interfaz ahora recopila todos los comentarios en una única barra de herramientas a la que es muy fácil acceder.

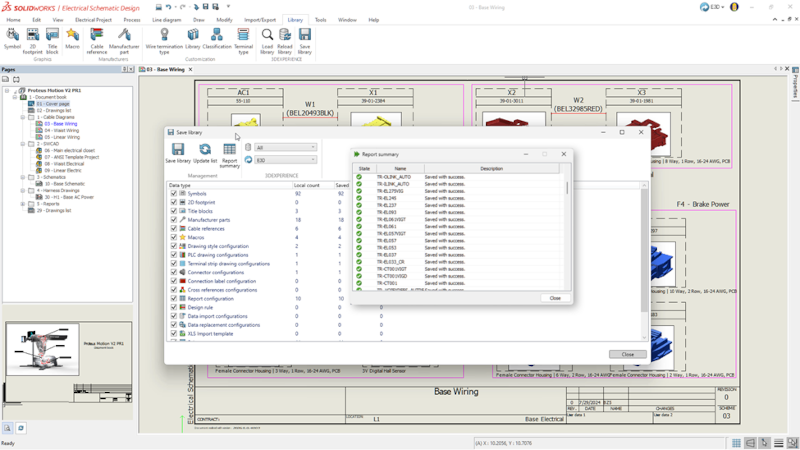

5. Guardar las bibliotecas locales en la plataforma 3DEXPERIENCE: Centralice el contenido más valioso.

Guarde contenido eléctrico local en una biblioteca central de la plataforma 3DEXPERIENCE. De esta forma podrá tener todo el contenido en un lugar cómodo y agregar fácilmente el contenido eléctrico de los miembros del equipo, y evitará así las tareas duplicadas para lograr resultados coherentes en todo el equipo.

Esta mejora se incluye en SOLIDWORKS Design Electrical Schematic Professional (para la versión de la plataforma).

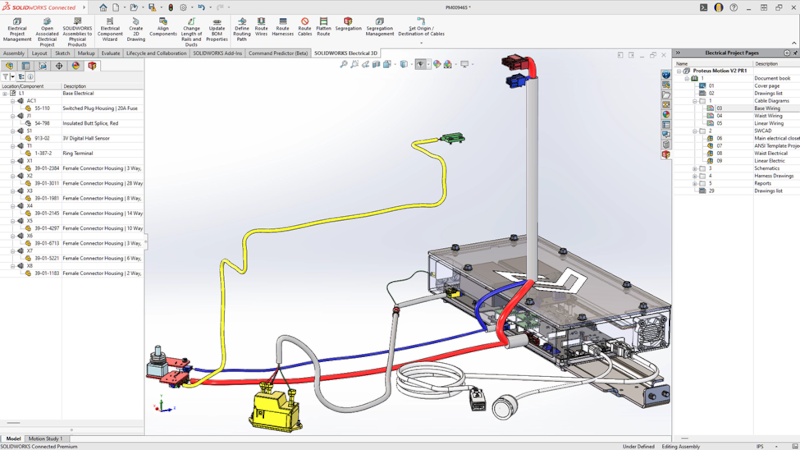

6. Nueva función SOLIDWORKS Electrical 3D: Agilice los procesos de trabajo con diseño eléctrico y recorridos integrados en la plataforma 3DEXPERIENCE.

A principios de este año, ampliamos las soluciones eléctricas disponibles conectadas a la plataforma 3DEXPERIENCE. Hemos introducido una nueva función denominada SOLIDWORKS Electrical 3D (E3D). E3D es una solución conectada a la nube con la que es posible establecer una conexión directa y bidireccional entre CAD 3D y Electrical Schematic Professional (para la versión de la plataforma). Con esta solución, podrá colocar componentes eléctricos en 3D, especificar automáticamente los recorridos de cables y alambres mediante reglas y generar documentación de producción precisa, como longitudes de cables y dibujos de mazos. Visite este blog para obtener más información.

7. Mejora del administrador de propiedades de recorridos de cables: Acelere los procesos de trabajo eléctricos 3D estableciendo el recorrido de cables específicos.

Simplifique el diseño de mazos mediante la especificación del recorrido de los alambres seleccionados directamente a través del gestor de propiedades de alambres de recorrido, y mejore el control y la eficiencia. Así podrá centrarse en el recorrido de un alambre específico o un conjunto de alambres, al igual que con los cables, para lograr una mayor precisión y flexibilidad en el diseño del mazo de cables.

Se aplica a SOLIDWORKS Electrical 3D y SOLIDWORKS Electrical Schematic Professional.

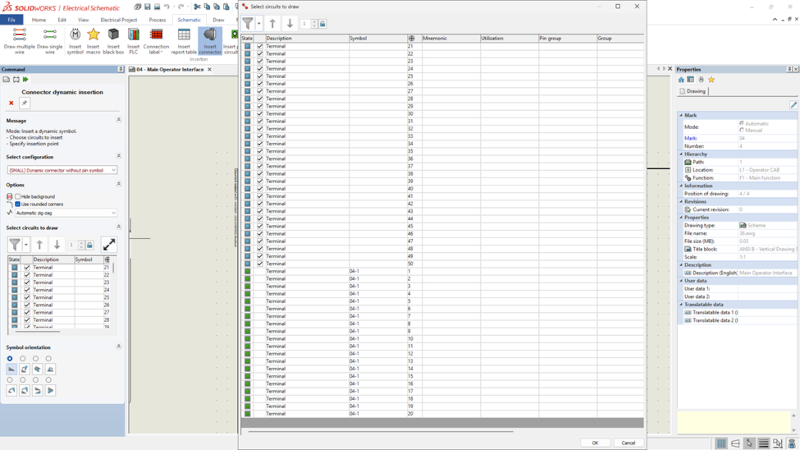

8. Mejoras en la inserción de conectores dinámicos: Optimice la inserción de conectores con opciones mejoradas de acceso, selección de circuitos, filtrado y control.

Simplifique la inserción de conectores con acceso directo a símbolos y un nuevo cuadro de diálogo de selección de circuitos detallado para elecciones de diseño más rápidas y precisas. Así también logrará mejorar el diseño de la lista de circuitos, la clasificación, el filtrado y los controles de límite para una navegación más rápida y sencilla.

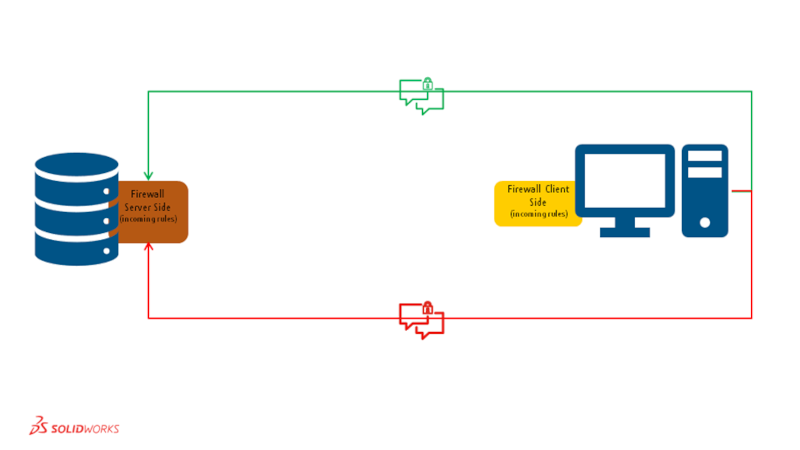

9. Mejora de Collaborative Server: Aumente la seguridad y la compatibilidad de TI con conexiones iniciadas por el cliente y sin cambios en el firewall del cliente.

Hemos mejorado la compatibilidad con los entornos de TI modernos mediante conexiones de cliente a servidor optimizadas para un rendimiento más fiable. Inicie todas las comunicaciones desde el cliente para eliminar las conexiones de servidor a cliente, reducir la complejidad del firewall y mejorar la seguridad de la red.

Esta mejora se incluye en SOLIDWORKS Electrical 3D y SOLIDWORKS Electrical Schematic Professional (para las versiones de escritorio).

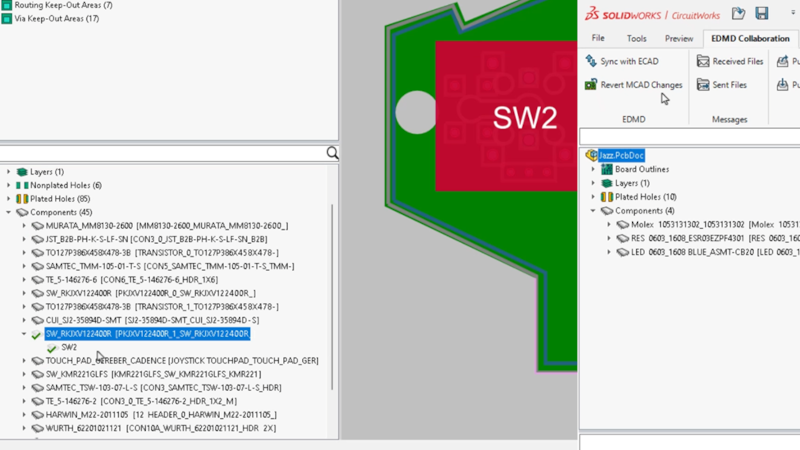

10. Mejoras en la colaboración de ECAD-MCAD con IDX 3.0: Refuerce la colaboración ECAD-MCAD gracias a un mejor seguimiento de datos, el control de cambios y ciclos de diseño más rápidos.

CircuitWorks ahora admite asociaciones principal-secundario entre componentes y otros elementos de la placa, como zonas de inclusión, exclusión, orificios metalizados y no metalizados, al trabajar con archivos IDX 3.0. Puede aceptar o rechazar cambios en estos elementos desde ECAD o MCAD, con la posibilidad de sincronizar ambos elementos en una sola acción. Al aceptar o rechazar cambios en el nivel superior, puede sincronizarlos también en niveles inferiores si fuera necesario, y viceversa.

Cuando se modifican componentes principales en MCAD, todos los elementos secundarios relacionados se actualizan de forma automática durante la exportación a CircuitWorks.

Estas mejoras ya están disponibles. Me gustaría recordarles que muchas de las mejoras estarán disponibles a lo largo del año en entregas funcionales. Descargue el folleto para tener esta lista a mano.

¿No les parece increíble que este año SOLIDWORKS cumpla 30 años? Descubra las novedades de SOLIDWORKS 2026 aquí.

Ha sido un verdadero placer trabajar con ustedes.

Espero seguir disfrutando de este blog, ahora como lector, junto a todos ustedes, y espero con ilusión las próximas mejoras en todas las áreas de SOLIDWORKS. He tenido la oportunidad de conocer muchas de ellas ya en fase de desarrollo y estoy deseando verlas en acción.
