Comment facilement valider vos conceptions grâce à la simulation ?

Dans un monde où l’innovation est devenue un facteur déterminant de succès, les ingénieurs et concepteurs cherchent constamment des moyens d’optimiser leurs processus de développement de produits. La validation des conceptions par simulation s’impose aujourd’hui comme une approche incontournable pour garantir la fiabilité, la sécurité et la performance d’un produit, tout en réduisant les coûts et les délais de mise sur le marché. Découvrons ensemble comment tirer pleinement parti de cette technologie pour améliorer vos processus de conception.

Comprendre la simulation et ses avantages dans le processus de conception

La simulation numérique est un ensemble de techniques permettant de prédire le comportement d’un produit dans différentes conditions d’utilisation sans avoir à fabriquer de prototype physique. Elle s’appuie sur des modèles mathématiques et physiques qui reproduisent virtuellement les phénomènes réels auxquels la pièce ou l’assemblage sera soumis.

Les principaux avantages de la simulation

L’intégration de la simulation dans votre processus de conception présente de nombreux avantages :

• Réduction des coûts et des délais : en identifiant les problèmes potentiels dès les premières phases de conception, vous évitez des modifications coûteuses en fin de développement et réduisez le nombre de prototypes physiques nécessaires.
• Optimisation des performances : la simulation permet d’explorer rapidement plusieurs variantes de conception pour déterminer celle qui offre les meilleures performances.
• Amélioration de la qualité : en testant virtuellement votre produit dans diverses conditions, vous garantissez sa fiabilité et sa durabilité.
• Innovation accélérée : libérés des contraintes liées aux prototypes physiques, les ingénieurs peuvent explorer des solutions plus innovantes.
• Formalisation du savoir-faire : les simulations permettent de capitaliser sur l’expertise de l’entreprise et d’assurer la traçabilité des décisions de conception.

Comme le souligne un ingénieur expérimenté : “La simulation n’est pas là pour remplacer l’expertise humaine, mais pour la renforcer en fournissant des données objectives sur le comportement du produit.”

Les différents types de simulation pour valider vos conceptions

Pour répondre efficacement à différents besoins d’analyse, plusieurs types de simulation sont disponibles. Chacun répond à des problématiques spécifiques et permet d’évaluer différents aspects de votre conception.

Simulation structurelle

La simulation structurelle, souvent appelée analyse par éléments finis (FEA), permet d’évaluer la résistance mécanique d’une pièce ou d’un assemblage soumis à diverses contraintes. Elle comprend :

• L’analyse statique : évalue le comportement d’une structure sous charge constante pour déterminer les déformations, contraintes et déplacements.
• L’analyse dynamique : étudie la réponse d’une structure à des charges variables dans le temps, comme les vibrations ou les impacts.
• L’analyse de fatigue : prédit la durée de vie d’un composant soumis à des cycles de charge répétés.
• L’analyse de flambage : identifie les risques d’instabilité structurelle sous compression.

Le produit SOLIDWORKS Simulation offre ces fonctionnalités avec une interface intuitive directement intégrée dans l’environnement de conception, facilitant ainsi les itérations rapides entre conception et validation.

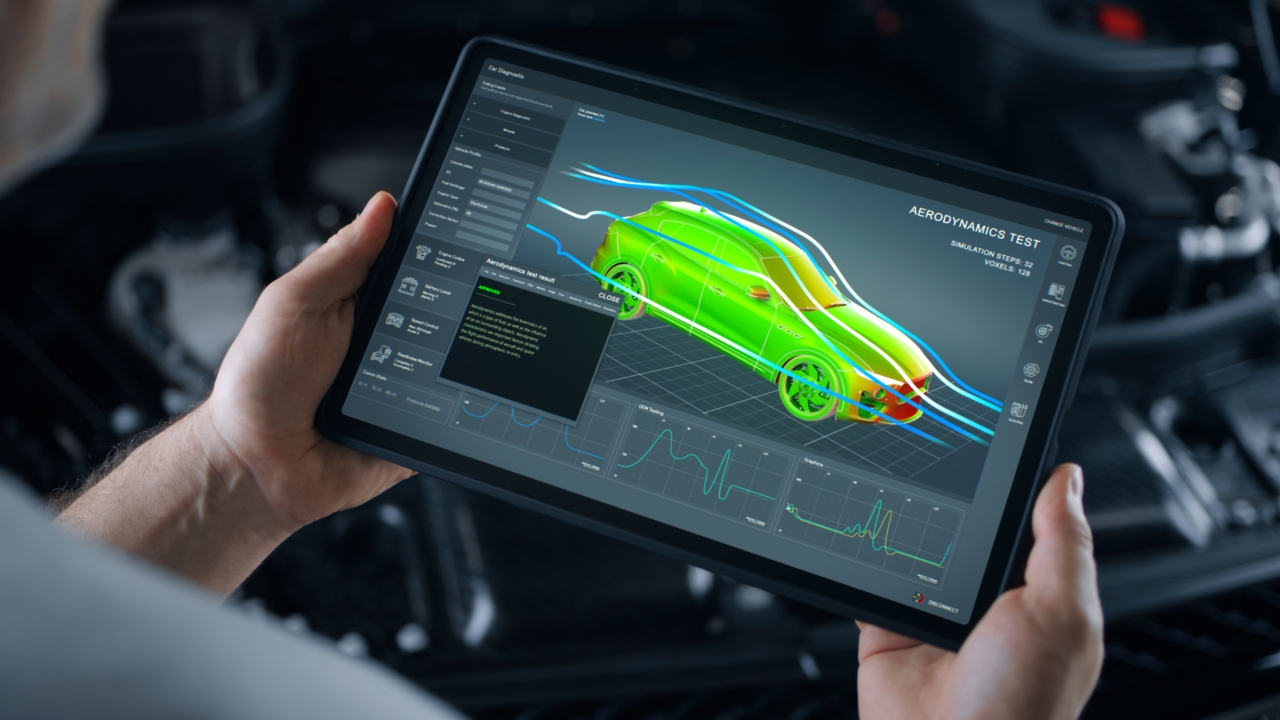

Simulation de l’écoulement des fluides (CFD)

La simulation des fluides, ou Computational Fluid Dynamics (CFD), permet d’analyser le comportement des liquides et des gaz autour ou à l’intérieur de vos produits. Elle est particulièrement utile pour :

• • Optimiser la géométrie des pièces pour réduire la résistance à l’écoulement

• Évaluer les transferts thermiques et la distribution de température
• Analyser les phénomènes de mélange et de séparation
• Étudier les écoulements multiphases (liquide-gaz)

La solution SOLIDWORKS Flow Simulation permet de réaliser ces analyses complexes tout en restant accessible aux concepteurs qui ne sont pas spécialistes en mécanique des fluides.

Simulation thermique

L’analyse thermique permet d’évaluer les transferts de chaleur et la distribution des températures dans votre conception. Elle est essentielle pour :

• Dimensionner correctement les systèmes de refroidissement
• Éviter les problèmes de dilatation thermique
• Assurer le fonctionnement optimal des composants électroniques
• Optimiser l’isolation thermique

Simulation multiphysique

Les simulations multiphysiques combinent plusieurs phénomènes physiques pour une analyse plus complète. Par exemple, l’interaction entre :

• Thermique et structure (contraintes thermiques)
• Fluide et structure (FSI – Fluid Structure Interaction)
• Électromagnétisme et thermique (échauffement électrique)

Le produit La plate-forme 3DEXPERIENCE permet d’aborder ces problèmes complexes en intégrant plusieurs types de simulation dans un environnement unifié.

Méthodologie pour une validation efficace par simulation

Pour tirer le meilleur parti de la simulation, il est essentiel d’adopter une approche méthodique. Voici les étapes clés pour intégrer efficacement la simulation dans votre processus de conception.

Définir clairement les objectifs de la simulation

Avant de commencer, définissez précisément ce que vous cherchez à valider :

• Quelles sont les performances critiques du produit ?
• Quelles sont les conditions d’utilisation à tester ?
• Quels sont les critères de réussite ?

Cette étape fondamentale vous permettra de choisir le type de simulation adapté et d’optimiser le temps consacré à l’analyse.

Simplifier le modèle tout en préservant sa pertinence

Un modèle de simulation n’a pas besoin d’inclure tous les détails du modèle CAO. La simplification judicieuse permet de gagner en temps de calcul sans sacrifier la précision des résultats :

• Supprimez les petits détails non pertinents pour l’analyse (congés, perçages mineurs)
• Exploitez les symétries lorsque c’est possible
• Remplacez les assemblages complexes par des représentations simplifiées lorsque leur comportement détaillé n’est pas critique

Le produit SOLIDWORKS Simulation offre des outils spécifiques pour préparer efficacement vos modèles CAO pour la simulation.

Définir correctement les conditions aux limites

Les conditions aux limites définissent comment votre produit interagit avec son environnement. Leur définition précise est cruciale pour obtenir des résultats pertinents :

• Fixations : comment la pièce est-elle maintenue ?
• Charges : quelles forces, pressions ou autres sollicitations s’exercent sur la pièce ?
• Conditions de contact : comment les différentes pièces d’un assemblage interagissent-elles ?
• Conditions thermiques : quelles sont les sources de chaleur et les échanges thermiques ?

Interpréter les résultats avec discernement

L’interprétation des résultats est une étape critique qui requiert à la fois des connaissances techniques et une compréhension des limites du modèle de simulation :

• Analysez les tendances plutôt que les valeurs absolues
• Identifiez les zones critiques qui nécessitent une attention particulière
• Comparez différentes variantes de conception pour déterminer la meilleure solution
• Validez les résultats par rapport à des données expérimentales lorsque c’est possible

Le produit 3DEXPERIENCE Works Simulation offre des outils de post-traitement avancés qui facilitent cette analyse, avec des visualisations intuitives et des rapports détaillés.

Itérer pour optimiser la conception

La simulation prend tout son sens dans un processus itératif :

• Concevoir une première version du produit
• Simuler son comportement
• Analyser les résultats et identifier les points d’amélioration
• Modifier la conception
• Répéter jusqu’à obtenir les performances souhaitées

Ce cycle permet d’affiner progressivement la conception pour atteindre l’équilibre optimal entre performance, coût et délai.

Intégration de la simulation dans le processus de conception

Pour maximiser les bénéfices de la simulation, il est essentiel de l’intégrer judicieusement dans votre processus de développement de produit.

La simulation dès les premières phases de conception

Traditionnellement, la simulation intervenait tardivement dans le processus de conception, principalement pour valider des décisions déjà prises. Cette approche limitait considérablement son potentiel. Aujourd’hui, la tendance est à l’intégration de la simulation dès les premières phases de conception :

• Exploration conceptuelle : évaluer rapidement différentes approches de conception
• Dimensionnement préliminaire : définir les dimensions principales en fonction des contraintes identifiées
• Optimisation topologique : générer automatiquement des formes optimisées répondant à des objectifs spécifiques

Collaboration entre concepteurs et analystes

Dans de nombreuses organisations, la conception et l’analyse sont réalisées par des équipes différentes, ce qui peut créer des silos et ralentir le processus d’innovation. Une collaboration étroite entre ces équipes est essentielle :

• Partage de connaissances : les analystes apportent leur expertise en simulation, tandis que les concepteurs apportent leur connaissance approfondie du produit
• Langage commun : établir une compréhension partagée des objectifs de conception et des contraintes
• Processus itératif : mettre en place un cycle rapide de conception-analyse-amélioration

Le produit La plate-forme 3DEXPERIENCE facilite cette collaboration en offrant un environnement partagé où toutes les parties prenantes peuvent accéder aux données de conception et de simulation.

Automatisation des tâches répétitives

Pour intégrer efficacement la simulation dans un processus de développement rapide, l’automatisation des tâches répétitives est essentielle :

• Études paramétriques : évaluer automatiquement l’impact de la variation de certains paramètres
• Scénarios de test prédéfinis : créer des modèles de simulation réutilisables pour différents produits
• Rapports automatisés : générer des rapports standardisés pour faciliter la prise de décision

Le produit SOLIDWORKS Simulation permet de créer des études paramétriques et d’automatiser les analyses pour les configurations multiples d’un même produit.

Étude de cas : Optimisation d’un système de refroidissement dans le secteur Aérospatial et défense

Pour illustrer l’impact concret de la simulation dans le processus de conception, examinons comment une entreprise du secteur Aérospatial et défense a utilisé la simulation pour optimiser un système de refroidissement critique.

Contexte et défis

Un fabricant d’équipements électroniques embarqués devait concevoir un système de refroidissement pour des composants fonctionnant dans des conditions extrêmes. Les contraintes étaient nombreuses :

• Espace disponible très limité
• Dissipation thermique importante
• Fiabilité absolue requise
• Poids minimal exigé
• Résistance aux vibrations et aux chocs

L’approche traditionnelle aurait nécessité de nombreux prototypes physiques coûteux et chronophages.

Application de la simulation

L’équipe a adopté une approche basée sur la simulation avec la solution SOLIDWORKS Flow Simulation et le produit SOLIDWORKS Simulation :

• Simulation CFD préliminaire : analyse de différentes configurations de refroidissement pour identifier les plus prometteuses
• Optimisation topologique : génération de formes de dissipateurs thermiques optimisées pour le transfert de chaleur tout en minimisant le poids
• Simulation thermique détaillée : analyse fine de la distribution de température dans les composants critiques
• Analyse structurelle sous contraintes thermiques : vérification de la résistance mécanique du système soumis aux dilatations thermiques
• Simulation de vibrations : validation du comportement dynamique en conditions réelles

Résultats obtenus

Grâce à cette approche systématique basée sur la simulation, l’entreprise a obtenu des résultats remarquables :

• Réduction de 40% du poids du système de refroidissement par rapport à la conception initiale
• Amélioration de 25% de l’efficacité thermique
• Diminution de 65% du temps de développement
• Réduction de 70% du nombre de prototypes physiques nécessaires
• Fiabilité prouvée dans toutes les conditions d’utilisation prévues

Cette étude de cas démontre comment la simulation peut transformer radicalement le processus de conception, permettant d’atteindre des performances supérieures tout en réduisant les coûts et les délais.

Les meilleures pratiques pour une simulation fiable

Pour garantir la fiabilité de vos simulations et maximiser leur valeur ajoutée, voici quelques bonnes pratiques essentielles.

Validation et vérification des modèles de simulation

La confiance dans les résultats de simulation repose sur deux piliers :

• Vérification : s’assurer que les équations sont résolues correctement (convergence numérique, indépendance du maillage, etc.)
• Validation : confirmer que le modèle représente correctement la réalité physique

Pour cela :

• Commencez par des cas simples dont la solution est connue
• Comparez les résultats de simulation avec des données expérimentales lorsque c’est possible
• Effectuez des analyses de sensibilité pour comprendre l’impact des hypothèses du modèle

Gestion des incertitudes

Toute simulation comporte des incertitudes liées aux données d’entrée, aux simplifications du modèle ou aux méthodes numériques utilisées. Une approche rigoureuse consiste à :

• Identifier les principales sources d’incertitude
• Évaluer leur impact sur les résultats (analyses de sensibilité)
• Intégrer des marges de sécurité appropriées dans la conception
• Documenter les hypothèses et leurs justifications

Formation continue et veille technologique

Les outils et méthodes de simulation évoluent rapidement. Pour rester efficace :

• Investissez dans la formation continue de vos équipes
• Participez à des communautés d’utilisateurs comme le SOLIDWORKS User Group
• Suivez les webinaires et formations proposés par les éditeurs de logiciels
• Restez informé des avancées dans votre domaine d’application

L’avenir de la validation par simulation

La simulation continue d’évoluer rapidement, ouvrant de nouvelles possibilités pour la validation des conceptions.

Intelligence artificielle et simulation

L’intelligence artificielle transforme progressivement la simulation :

• Génération automatique de modèles : création de modèles de simulation à partir de descriptions fonctionnelles
• Optimisation pilotée par l’IA : algorithmes capables d’explorer efficacement des espaces de conception complexes
• Métamodèles : modèles simplifiés entraînés sur des simulations détaillées pour des analyses en temps réel
• Identification automatique des anomalies : détection intelligente des résultats inhabituels nécessitant une attention particulière

Simulation en temps réel

Les progrès en matière de puissance de calcul et d’algorithmes permettent désormais d’envisager des simulations en temps réel :

• Retour immédiat pendant la conception
• Exploration interactive des variantes
• Réalité augmentée pour visualiser les résultats directement sur les prototypes physiques

Jumeaux numériques

Le concept de jumeau numérique pousse la simulation encore plus loin :

• Modèle virtuel complet du produit, constamment mis à jour
• Intégration des données réelles issues de capteurs
• Prédiction du comportement futur basée sur l’utilisation réelle
• Maintenance prédictive et optimisation continue

Le produit La plate-forme 3DEXPERIENCE de Dassault Systèmes offre déjà des capacités pour développer ces jumeaux numériques, ouvrant la voie à une nouvelle ère de conception pilotée par les données.

FAQ sur la validation par simulation

Qu’est-ce que la validation d’une conception par simulation et pourquoi est-elle importante ?

La validation d’une conception par simulation consiste à utiliser des outils informatiques pour prédire le comportement d’un produit dans différentes conditions, avant même de fabriquer un prototype physique. Cette démarche permet de vérifier la fiabilité, la sécurité et la performance d’une pièce ou d’un assemblage dès la phase de conception. C’est un moyen efficace d’anticiper les problèmes potentiels, de limiter les erreurs de conception et d’optimiser le cycle de développement, tout en réduisant les coûts et le temps liés à la fabrication de prototypes physiques.

Quels sont les principaux types de simulation utilisés pour valider une conception ?

Les principaux types de simulation incluent l’analyse statique (vérification de la résistance sous charge), l’analyse thermique (évaluation des échanges de chaleur), l’analyse des fluides (comportement des liquides ou des gaz autour ou à l’intérieur d’une pièce) ainsi que les analyses dynamiques linéaires et non linéaires, la fatigue, ou encore le flambage. Ces simulations permettent de prédire différents phénomènes physiques qui pourraient affecter la durabilité, la sécurité ou la performance d’un produit.

Comment s’assurer que les résultats d’une simulation sont fiables pour valider une conception ?

Pour garantir la fiabilité des résultats, il est important de valider les simulations en les comparant à des données expérimentales ou des mesures réelles. Il s’agit par exemple d’analyser visuellement les résultats, de comparer les profils de vitesse, ou encore d’évaluer les pertes de puissance dans un système. Plus les modèles utilisés dans la simulation sont précis et plus les conditions de test virtuel se rapprochent de la réalité, plus les résultats sont représentatifs du comportement réel du produit. Il est également recommandé de choisir des cas de test variés et représentatifs pour renforcer la confiance dans le modèle de simulation.
