Nouveautés de DraftSight 2026

DraftSight 2026 vous permet de passer à une nouvelle génération de mise en plan 2D plus connectée, plus intelligente et conçue pour accélérer la collaboration entre conception et construction.

Dans le monde numérique actuel, les mises en plan demeurent un élément précieux pour communiquer l’intention de conception dans les flux de travail de conception et d’ingénierie. Depuis sa création en 2009, le logiciel de dessin DraftSight est une référence incontournable en matière de dessin 2D et constitue l’une des meilleures solutions proposées sur le marché. DraftSight 2026 fixe la barre plus haut avec un nouvel onglet Page de démarrage, des fenêtres flottantes, le nouveau module BIM et bien d’autres améliorations visant à réduire le temps consacré aux mises en plan et à faciliter la collaboration avec votre équipe et vos parties prenantes.

Je suis ravi de vous présenter les principales améliorations de DraftSight 2026 qui sont disponibles dès ce mois de novembre. Sauf mention contraire, elles concernent à la fois la version de bureau de DraftSight et les rôles DraftSight connectés à la plate-forme 3DEXPERIENCE.

1. Module BIM : améliorez la communication entre les équipes de conception et de construction.

Ouvrez facilement des modèles BIM 3D grâce au nouveau module BIM qui vous permet d’intégrer vos flux de travail BIM dans des processus de conception DWG, afin de générer des mises en plan 2D en important et en utilisant les données issues de fichiers de modèle BIM 3D. Vous pouvez par exemple créer des plans d’étage, des sections et des élévations à partir d’un modèle BIM sous forme de fichiers RVT et IFC.

Ce module favorise la compatibilité avec les fichiers standard, facilitant ainsi la collaboration et le travail avec une large gamme d’outils pour les professionnels de l’architecture, de l’ingénierie et de la construction (AEC). Importez et échangez facilement des données DWG entre DraftSight et les principaux outils BIM qui aideront les architectes, les ingénieurs et les concepteurs à maintenir un flux de travail plus cohérent sur l’ensemble des plates-formes.

Cette intégration améliore la collaboration autour des projets, la précision des conceptions et l’efficacité globale sur les projets.

Disponible uniquement dans DraftSight Premium (dans les portefeuilles SOLIDWORKS Public Cloud et SOLIDWORKS Desktop), DraftSight Enterprise Plus et Collaborative Designer for DraftSight.

2. Gestionnaire de jeux de feuilles sur la plate-forme : standardisez la documentation du projet et simplifiez la publication.

Le Gestionnaire de jeux de feuilles sur la plate-forme 3DEXPERIENCE améliore la gestion des mises en plan 2D en intégrant les outils de CAO de DraftSight à la plate-forme. L’efficacité, l’intégrité des données, la fluidité de la collaboration et l’évolutivité s’en trouvent renforcées. Il s’agit d’une évolution stratégique vers une ingénierie moderne et connectée. Pour les entreprises qui cherchent à améliorer leurs flux de travail 2D, cette solution permet de gagner en efficacité et en contrôle.

Centralisez les fichiers de données de jeu de feuilles (DST) dans 3DSpace pour une collaboration en temps réel, une organisation automatisée des feuilles et une publication rationalisée dans les signets. DraftSight vous permet de créer les fichiers DST et de les enregistrer dans des signets. Vous pouvez ouvrir les fichiers DST enregistrés à partir des signets.

Vous pouvez également définir les propriétés du Gestionnaire de jeux de feuilles, telles que le nom du projet, les informations relatives au client, les champs des cartouches, etc. Vous pouvez créer des fichiers DST à l’aide d’un modèle existant de mise en plan ou de jeu de feuilles de mise en plan. DraftSight crée les fichiers DST sous forme d’objets PLM.

Cette fonctionnalité améliore la gestion des fichiers DST dans le Gestionnaire de jeux de feuilles grâce à une meilleure intégration dans les espaces collaboratifs.

Disponible uniquement dans DraftSight Premium, DraftSight Mechanical et Collaborative Designer for DraftSight (les trois solutions sont incluses dans le portefeuille SOLIDWORKS Public Cloud).

3. Impression de fichiers par lots dans l’espace collaboratif : gagnez du temps et simplifiez l’impression.

Vous pouvez désormais imprimer des fichiers DWG et des dossiers par lots directement depuis la plate-forme 3DEXPERIENCE au sein de votre espace collaboratif. Il vous suffit d’accéder à Imprimer, Impression par lots, de sélectionner votre fichier ou dossier, puis d’imprimer.

Grâce à cette amélioration, l’impression de plusieurs feuilles et mises en plan CAO peut s’effectuer automatiquement en une seule tâche : cela diminue le travail manuel, le temps de traitement et les erreurs, et vous permet de partager rapidement vos jeux de mises en plan pour révision.

Disponible uniquement dans DraftSight Premium, DraftSight Mechanical et Collaborative Designer for DraftSight (les trois solutions sont incluses dans le portefeuille SOLIDWORKS Public Cloud).

4. Fenêtres de document flottantes : améliorez la productivité avec plusieurs écrans.

Améliorez la productivité dans les configurations à plusieurs écrans en séparant les onglets de mise en plan dans des fenêtres mobiles et distinctes. Les fenêtres de document flottantes vous permettent d’ouvrir des mises en plan dans des fenêtres distinctes de DraftSight, en dehors de l’application principale. Vous pouvez ainsi consulter de manière flexible plusieurs mises en plan côte à côte ou sur plusieurs écrans.

Optimisez la productivité grâce à la prise en charge de plusieurs écrans et à la comparaison de mises en plan côte à côte, des fonctionnalités qui facilitent le copier-coller et le multitâche entre différents projets.

Disponible uniquement dans DraftSight Premium, DraftSight Mechanical (dans les portefeuilles SOLIDWORKS Public Cloud et SOLIDWORKS Desktop), DraftSight Enterprise Plus et Collaborative Designer for DraftSight.

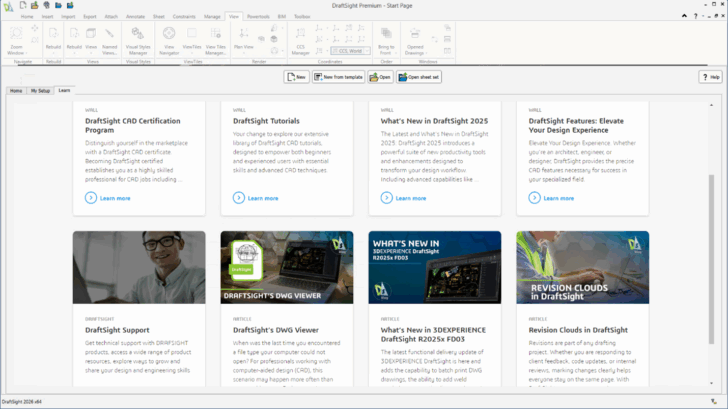

5. Hub de démarrage centralisé : accédez plus rapidement aux projets, aux fichiers récents et aux ressources.

Prenez une longueur d’avance sur vos tâches grâce au nouvel onglet Page de démarrage. Lorsque vous ouvrez DraftSight, un nouvel onglet s’affiche, vous permettant d’accéder aux fichiers récents, aux paramètres de l’espace de travail et aux supports de formation.

L’onglet Page de démarrage regroupe les principales opérations et fluidifie l’expérience utilisateur dès l’ouverture de DraftSight, en offrant un accès rapide aux fonctions courantes réunies en un seul endroit.

[image de la nouvelle page de démarrage]

Disponible uniquement dans DraftSight Premium, DraftSight Mechanical (dans les portefeuilles SOLIDWORKS Public Cloud et SOLIDWORKS Desktop), DraftSight Enterprise Plus et Collaborative Designer for DraftSight.

6. Amélioration du contenu des onglets du ruban : trouvez les commandes plus rapidement et plus facilement.

Plus claire et mieux organisée, l’interface de ruban de DraftSight améliore la convivialité grâce à un meilleur accès aux commandes et à une disposition d’espace de travail familière et personnalisable.

Les espaces de travail personnalisables incluent les dispositions « CAO Général » et « Ébauche et annotation » améliorées.

Disponible uniquement dans DraftSight Premium, DraftSight Mechanical (dans les portefeuilles SOLIDWORKS Public Cloud et SOLIDWORKS Desktop), DraftSight Enterprise Plus et Collaborative Designer for DraftSight.

7. Améliorations de la commande DATAEXTRACTION : réduisez le travail manuel et les erreurs dans l’extraction des données.

Optimisez l’extraction de données dans DraftSight grâce à des en-têtes CSV favorisant la clarté des exportations, des colonnes de formules intégrées permettant des calculs personnalisés et la possibilité d’extraire des données brutes, traitées et calculées en une seule étape. Cela réduit le travail manuel et rationalise l’intégration avec d’autres applications.

8. Commande de champ : ajout de la prise en charge des expressions DIESEL : automatisez le texte dynamique et les calculs dans les mises en plan.

La commande de champ inclut désormais les expressions DIESEL, pour que le texte dynamique se mette automatiquement à jour en fonction des propriétés de mise en plan ou de la saisie de l’utilisateur.

Créez des mises en plan intelligentes qui se mettent à jour automatiquement afin de garantir la précision à mesure que les propriétés changent et limiter ainsi les mises à jour manuelles et le risque d’informations obsolètes.

9. Mosaïques redimensionnables dans l’espace de modèle : améliorez le multitâche et la navigation simultanée dans les modèles.

Améliorez le multitâche au sein de votre flux de travail de CAO grâce à des mosaïques ajustables qui vous permettent de visualiser et de parcourir plusieurs zones des modèles simultanément via un redimensionnement et un alignement intuitifs.

Disponible uniquement dans DraftSight Premium, DraftSight Mechanical (dans les portefeuilles SOLIDWORKS Public Cloud et SOLIDWORKS Desktop), DraftSight Enterprise Plus et Collaborative Designer for DraftSight.

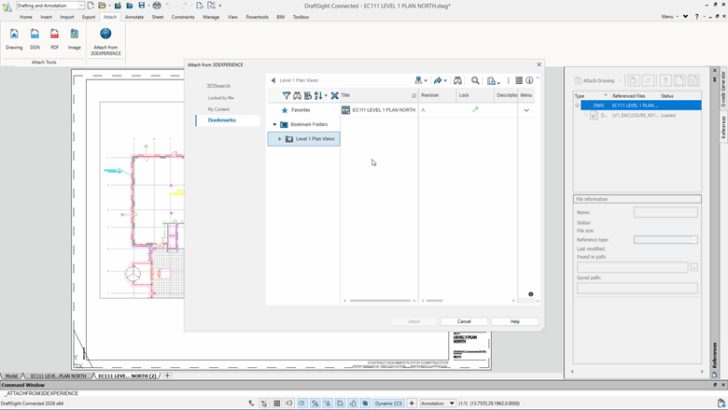

10. Fichiers attachables à partir de la plate-forme 3DEXPERIENCE : favorisez la collaboration et la productivité.

L’onglet Outils d’attachement est doté d’une nouvelle fonction appelée « Attacher depuis 3DEXPERIENCE », qui vous permet d’attacher des fichiers DWG, PDF, DNG et PNG directement à partir de la plate-forme 3DEXPERIENCE. Pour plus de commodité, vous pouvez également accéder à cette option à partir de la palette Références en sélectionnant « Attacher depuis 3DEXPERIENCE » dans la liste déroulante.

Rationalisez le processus en attachant directement des fichiers à partir de la plate-forme 3DEXPERIENCE. Gagnez du temps, réduisez les erreurs et améliorez l’efficacité globale de la conception et la collaboration.

Disponible uniquement dans DraftSight Premium, DraftSight Mechanical et Collaborative Designer for DraftSight (les trois solutions sont incluses dans le portefeuille SOLIDWORKS Public Cloud).

Vous venez de découvrir les principales fonctionnalités de DraftSight 2026. N’oubliez pas que plusieurs de ces améliorations ont été apportées via des versions fonctionnelles tout au long de l’année 2025 et qu’elles sont dès à présent disponibles. Téléchargez la brochure des 10 meilleures améliorations ici.

Découvrez davantage de ressources sur DraftSight 2026 ainsi que les nouveautés des autres solutions SOLIDWORKS sur la page : https://www.solidworks.com/fr/product/whats-new.
