AI機能の拡張が続々と！SOLIDWORKS 2026x FD01の新機能 – 設計とモデリング

設計・エンジニアリング業界におけるAIの可能性は、ここ数年大きな話題となっており、SOLIDWORKSはその期待に応えてきました。先日、ヒューストンで開催された3D EXPERIENCE Worldから戻ってきました。そこでは、SOLIDWORKS Design（旧称3D EXPERIENCE SOLIDWORKS）の最新機能アップデートで今すぐお試しいただける、ベータ版のAI新機能をいくつか発表しました。

R2026x FD01 アップデートの主な機能強化のいくつかを以下に示します。

• 異なるバージョンを使用する他のユーザーとより効率的に共同作業を行うには、複数のバージョンの SOLIDWORKS Design をインストールします。
• AI を使用して事前に図面のレイアウト仕様を設定し、プロンプトでプレビューを調整してから、要件に一致する図面を生成して保存します。これにより、手動によるセットアップが少なくなり、より高速になります。
• AI ガイドによるCAD上のエラーの根本原因分析により、部品モデルのエラーをより迅速に修正します。



以下の機能強化を見てみましょう。

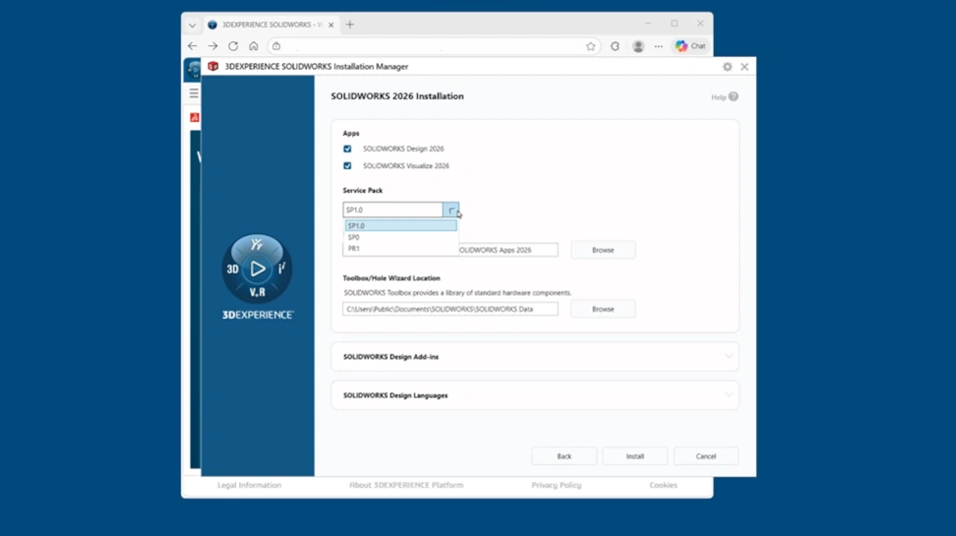

1. SOLIDWORKS Designの複数のバージョンをインストールする

ユーザーは、異なるバージョンのSOLIDWORKS Designを使用しているパートナーと連携するために、複数のバージョンのSOLIDWORKS Designをインストールできるようになりました。さらに、ショートカットを迅速かつ簡単に作成したり、既存のインストールを変更したりできるようになりました。SOLIDWORKS Design 2026では、SOLIDWORKS 2025をインストールできます。その後、SOLIDWORKS Design 2027以降では、以前の2つのバージョンをインストールできます。

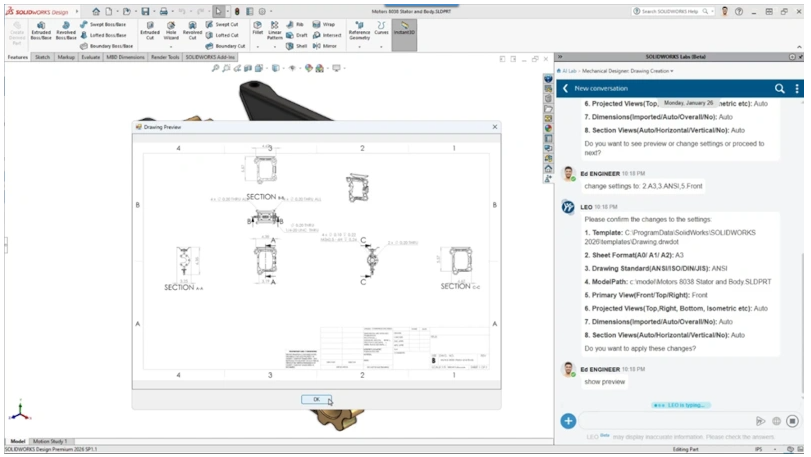

2. AI を活用したプロンプトガイドによる図面生成（ベータ版）

AIで図面生成がさらに高速化しました。昨年、ジェネレーティブ図面機能を導入しましたが、より高度な制御を求める声にお応えして、サイズ、形式、ビューを事前に指定することで、図面の外観を定義できるようになりました。

テンプレートと基準を設定し、プライマリビューを選択し、プロンプトに従ってプレビューを調整します。適切な状態になったら、図面を生成し、指定した場所に保存します。その結果、従来の手動設定なしで、基準、意図、要件を満たす図面が作成されます。

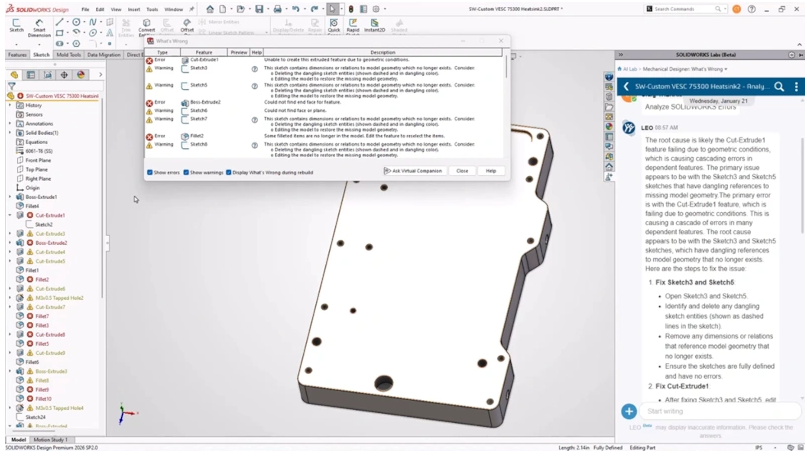

3. AI を活用した CADモデル上のエラー分析（ベータ版）

複雑な部品を製造している際に、モデル内の何かを変更または削除すると、下流の多くのフィーチャーで不具合が発生する、というシナリオは皆さんもよくご存知でしょう。ありがたいことに、「何が問題か」ダイアログボックスを使えば、何を修正する必要があるかを把握できます。しかし、この機能はさらにスマートになり、エラーの根本原因を特定できるようになりました。AIを活用したエラーの根本原因分析により、部品モデルのエラーをより迅速に修正できます。

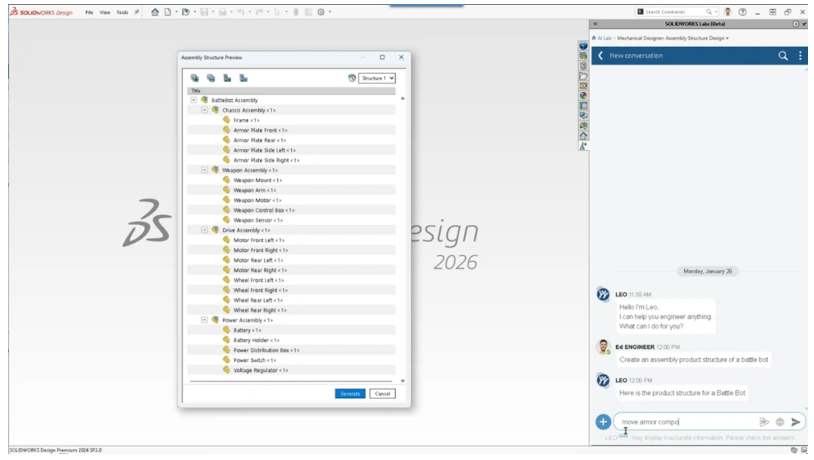

4. AI 搭載アセンブリ構造生成 (ベータ版)

必要なアセンブリ構造のタイプを指定して、簡単なプロンプトからアセンブリ構造を生成します。

例えば、シャーシアセンブリを自動生成し、コンポーネントの削除や置き換え、階層の調整など、満足のいく結果が得られるまで作業を進めることができます。結果が充足したら、「生成」ボタンを押して、SOLIDWORKS アセンブリファイルとパーツファイルを作成します。

これにより、アセンブリ構造を手動で変更する時間が大幅に節約され、アセンブリ構造が意図したとおりに保たれることがわかります。

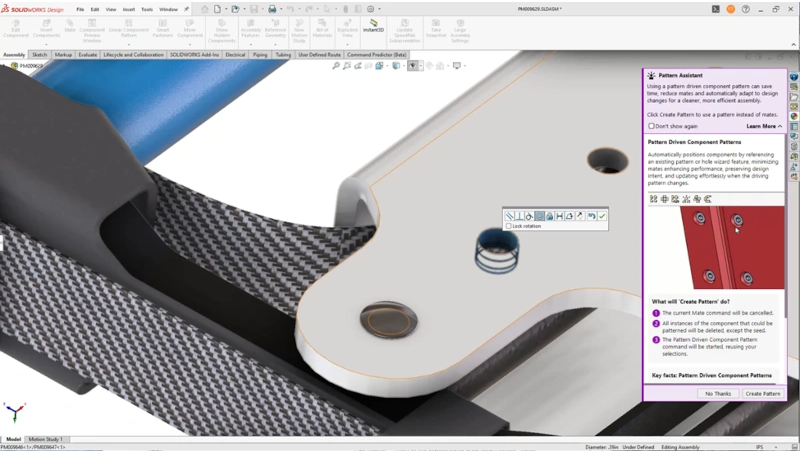

5. コンテキストアシスタント通知

SOLIDWORKS Designの高度な機能を活用して効率を高めるためのヒントや推奨事項を入手できます。例えば、コンフィギュレーションは分かりにくい場合があります。コンフィギュレーションや製品フィルターを作成する際に、具体的なアクションに関する簡潔なヒントが通知されるようになりました。

さらに、SOLIDWORKS Design が、コンポーネントを一つずつ手動で配置する代わりにコンポーネントパターンを使用できると判断すると、コンポーネント駆動パターンの作成を提案する通知が表示されます。この時点で、システムにパターンを自動的に作成させることもできます。



6. MBD における座標寸法のサポート

多くの企業は、図面なしの製造とモデルベース定義 (MBD) に移行しており、3D モデルのみを作成するか、すべての注釈と寸法を 3D モデルに配置しています。

今回のアップデートで、座標寸法のサポートを開始したことをお知らせいたします。座標寸法スキームは、すべてのフィーチャを共通の原点に固定することで、明瞭性を向上させ、煩雑さを軽減し、製造性を向上させるために重要です。

この要望の多かった機能は、3D で座標寸法を作成するオプションを使用して寸法記入の柔軟性を高めることにより、製造部門とのコミュニケーションを改善するのに役立ちます。

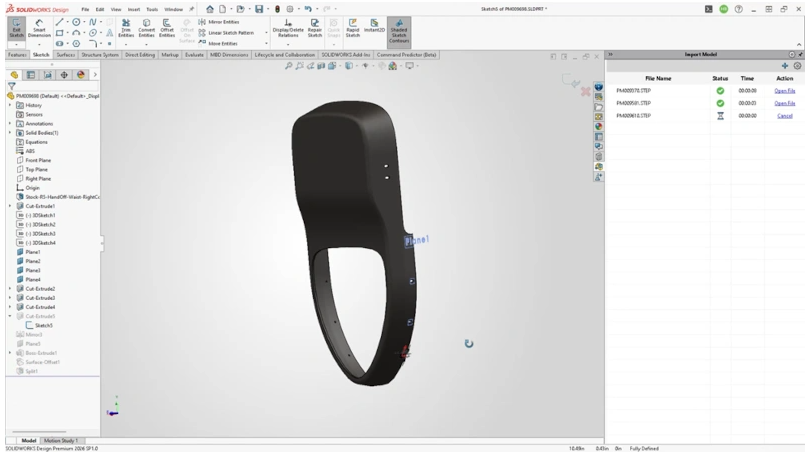

7. バックグラウンドプロセスとしてモデルをインポートする機能

この新機能は小さいながらも強力です。STEP、IGES、IFCといった大規模な非ネイティブSOLIDWORKSモデルをバックグラウンドでインポートしながら、SOLIDWORKS Designで作業を続けることができます。ファイルのインポートが完了したかどうかはステータスで簡単に確認できるので、すぐに作業を開始することができます。



これらの機能強化の実際の動作については、What’s New Wikiページをご覧ください。さらに、AI機能、組み込みの堅牢なコラボレーション、無駄のないチームワーク、そしてプロジェクト、リリース、製品ライフサイクル管理機能を組み合わせた新しいSOLIDWORKS Design Ultimateロールもご確認ください。詳細はこちらをご覧ください。
